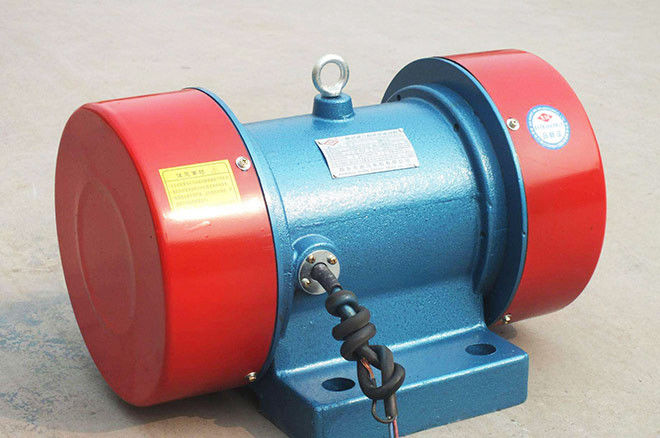

Vibrierender Motor

Wie es funktioniert

Die Abtriebswelle jedes Endes des vibrierenden Motors hat einen örtlich festgelegten Exzenterblock und einen justierbaren Exzenterblock. Die Justage des Winkels zwischen dem justierbaren Exzenterblock und dem örtlich festgelegten Exzenterblock kann die Größe der aufregenden Kraft ändern. Der Winkel zwischen dem justierbaren Exzenterblock und dem örtlich festgelegten Exzenterblock ist 0 Grad, wenn Lieferung und die aufregende Kraft diesmal die bewertete aufregende Kraft des Erschütterungsmotors F. ist.
Zahlen Sie besondere Aufmerksamkeit, wenn Sie die aufregende Kraft justieren, justieren Sie den justierbaren Exzenterblock auf der Abtriebswelle an beiden Enden des Erschütterungsmotors auf die gleiche Richtung in die gleiche Richtung.
Anpassung von aufregenden Kraftschritten:
1. entfernen Sie die Schutzhaube.
2. lösen Sie den äußeren Exzenterblock und ziehen Sie den Bolzen fest.
3. Beide Seiten des Exzenterblockes sollten in die gleiche Richtung gedreht werden, damit die Ausrichtungslinie auf der Welle mit dem Erregungskraftwert auf dem Exzenterblock mit dem erforderlichen Erregungskraftwert übereinstimmt, und überprüfen, ob die zwei Enden den gleichen Winkel haben.



Die vibrierende Kraft und die Energie werden richtig zusammengebracht, die Erschütterungskraft ist groß, das Gewicht des Körpers ist hell, das Volumen ist klein, die mechanischen Geräusche ist niedrig.

Da der vibrierende Motor eine Art Erschütterung des hartnäckigen Widerstandes anstelle der Resonanz ist, hat er einen stabilen Umfang.

Die Schwingungsfrequenzstrecke ist groß. Die Schwingungsfrequenz des elektromagnetischen Erregers wird geregelt, im Allgemeinen gleich der Energieschrittrate, und die Schwingungsfrequenz des vibrierenden Motors kann in einer breiten Palette durch die Justage der Umdrehungsgeschwindigkeit, die Schwingungsfrequenz justiert werden und Umfang kann entsprechend verschiedenen gründlichen Wegen willkürlich vorgewählt werden.

Wenn der Einfluss der Stromversorgungsschwankung klein ist, verursacht der elektromagnetische Erreger eine große Änderung in der Erregungskraft wegen der Spannungsänderung, aber im vibrierenden Motor, ist diese Änderung sehr klein.

Multi-Maschinenkombination, kann Selbstsynchronisierung erzielen, um verschiedene Prozessanforderungen abzuschließen.

Die Richtung der aufregenden Kraft kann entsprechend der Installationsmethode des vibrierenden Motors geändert werden.

Die Erregungskraft und -umfang können justiert werden steplessly, nur durch die Justage des Winkels des Exzenterblockes.

Die Wartung ist einfach. Da der Frühling nicht wie die elektromagnetische Art benutzt wird, können Wartungsarbeiten wie Freigabenanpassung und Gewichtsanpassung beseitigt werden, und nur die Lager müssen regelmäßig repariert werden.

Komplette Spezifikationen, zum des Bedarfs der verschiedenen Arten von Erschütterungsmaschineriearbeit zu erfüllen.

Art	Geschwindigkeit (U/min)	MCF (N)	Energie (Kilowatt)	Gegenwärtiges Ampere	Gewicht (Kilogramm)		Maß (Millimeter)
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Kupplungsbolzen
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
